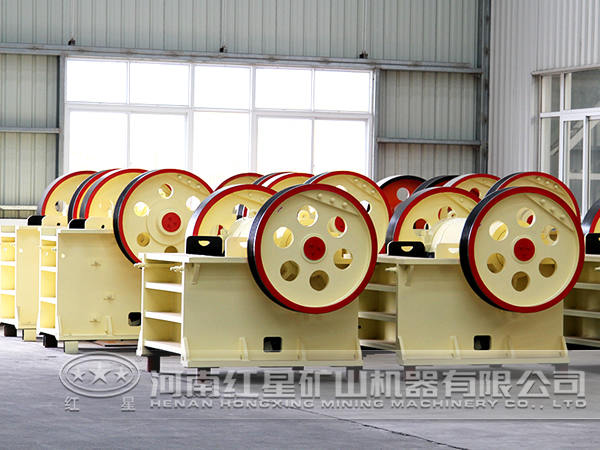

復擺顎式破碎機是礦山工業的重要設備之一

作者：紅星機器 發表于： 2013-05-06 08:31:07

楊帥軍老師 紅星技術工程師

獲取報價

復擺顎式破碎機是礦山工業的重要設備之一，該設備可在各運動副中引起動壓力。顎式破碎機具有運轉安定、靠得住、利用壽命長，組織松散、粉塵少、噪音小、分量維修簡單、耗電低，在其他破碎設備中具有無可比擬的優勢。顎式破碎機連桿和動顎，運動副等部件在破碎機運轉進程中爆發很大的慣性力。它在破碎機各行動副中承擔起動壓力。因而擴張顎式破碎機的行動副磨損，會影響零部件的強度和下降機器的效率。由于顎式破碎機在工作過程中慣性力大小和方向的周期性變化，則會造成機器及根源爆發振動以及偏疼軸回轉不平均。

為了打消設備工作時的這些無害影響，我們在設計時必需求出連桿和動顎構件的重心速度和加快度以及慣性力的變化次序。河南紅星機器設備專家在測算中對復擺式和簡擺式顎式破碎機舉行了簡化和模型實驗。以該設備的簡構圖為動力學根源，依據機構所組成的矢量封鎖形，碎石機它在破碎機各運動副中引起動壓力，得出了相關的矢量相干式。鄂式碎石機與其他破碎設備在工作上的不同之處是，該設備的破碎比較大，破碎物料范圍廣，因此是各種破碎、磨粉作業的必備設備之一，在礦山，建材，水泥生產等行業發揮了重要的作用，促進社會工業的快速發展。

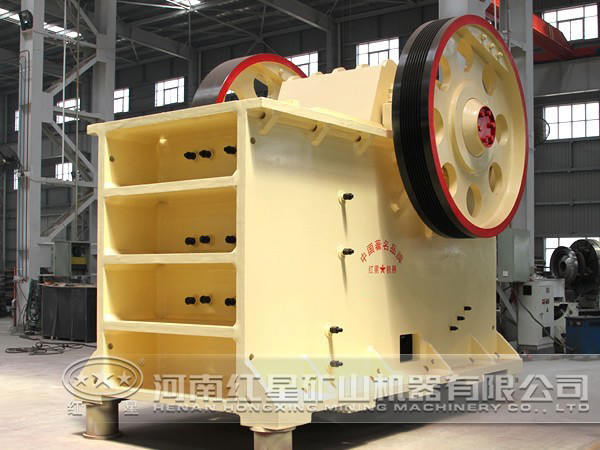

復擺顎式破碎機在各破碎行業很受歡迎，現在應用也比較廣泛，主要是因為該設備簡單的結構和良好的破碎特征，在破碎作業中發揮著巨大優勢。下面我們介紹一下復擺顎式破碎機的主要結構和其工作原理。復擺顎式破碎機的動鄂直接懸掛在偏心軸上，動鄂下部由推力板一端支撐，推力板另一端支撐在于機架后壁相連的楔形調整機構的楔鐵。在偏心軸兩端裝有飛輪和帶輪（同時起飛輪作用）；飛輪輪緣上的配重用以部分地平衡連桿在運動時所產生的慣性力。破碎機的排料口設計是可調的，調節楔鐵上的螺栓可得到所需要的排料口尺寸。

復擺顎式破碎機工作時，電動機通過帶動帶輪，從而驅動偏心軸轉動，帶動動鄂和動鄂板做平面運動，當動鄂和動鄂板上升時，推力板與動鄂板夾角變大，推動動鄂板與定鄂板接近，兩鄂板擠壓物料，從而破碎物料。當動鄂板下行時，推力板與動鄂板夾角變小，動鄂板與固定鄂板間的開口增大，破碎后的料塊由底部排出。在整個過程中動鄂做了復雜的平面運動，動鄂板上點的軌跡應該是封閉的。

顎式破碎機中動鄂的懸掛高度指曲柄懸掛中心到定顎板頂部水平面之間垂直方向的高度，懸掛高度的改變對動顎上部的行程特性值影響比較大，降低懸掛高度，可以增加動顎上部的水平行程，還可以減小機器在高度上的尺寸，使機重減輕。但是懸掛高度過低，會使動顎在垂直方向所受的力增大，對動顎的軸承非常的不利。在把懸掛高度作為可調節的參數時應綜合考慮這些因素。增大曲柄的長度，可以提高破碎機的生產能力，但是同時也增大了破碎機的能耗。調節這些參數中的一個或幾個參數，可提供一個參數空間區域，可對該區域逐點進行分析，這些分析可以是:運動學分析，動力學分析，運動學和動力學分析，和物料相結合的運動學、動力學分析，物料可以是單顆粒、多顆粒，也可以是單顆粒和多顆粒的混合體，分析之后可以得到可破設計區域。這和傳統的研究和設計有很大的區別。

河南紅星機器目前對于顎式破碎機的研究用意在于合理調整破碎機的結構參數，可以使破碎機處于較好破碎狀態，實現無堵塞破碎。在新時期對破碎機的要求不斷提高情況下，這種設計方法應該會為我國破碎機行業的發展注入新的活力，為我國的破碎機發展打開一個新的局面，在使我國破碎機的設計和生產逐漸縮小和發達國家的差距方面將有極其重要的意義。
